PROLOGY CDP-8.0 KRAKEN

ВЫПУСКАЙТЕ КРАКЕНА

Тест процессорного головного устройства с 8-канальным усилителем Prology CDP-8.0 Kraken

от CARMUS.ru

25.07.2022

Есть привычный формат головного устройства – с четырьмя собственными каналами усиления и ещё каким-то количеством линейных выходов (если захочется подключить отдельный усилитель помощнее). Но бывают и исключения. В этот раз Prology выпустили… ну да, так и просится сказать – выпустили кракена – первое на рынке бюджетное головное устройство, у которого встроенный усилитель имеет аж 8 каналов – как раз по числу щупальцев того самого головоногого из морских легенд.

Вообще-то аппарат имеет и официальный модельный индекс – Prology CDP-8.0. Цена на момент его выпуска – 11900 рублей. Как говорится, «будем посмотреть», что он из себя представляет.

ПЕРВОЕ ЗНАКОМСТВО, КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

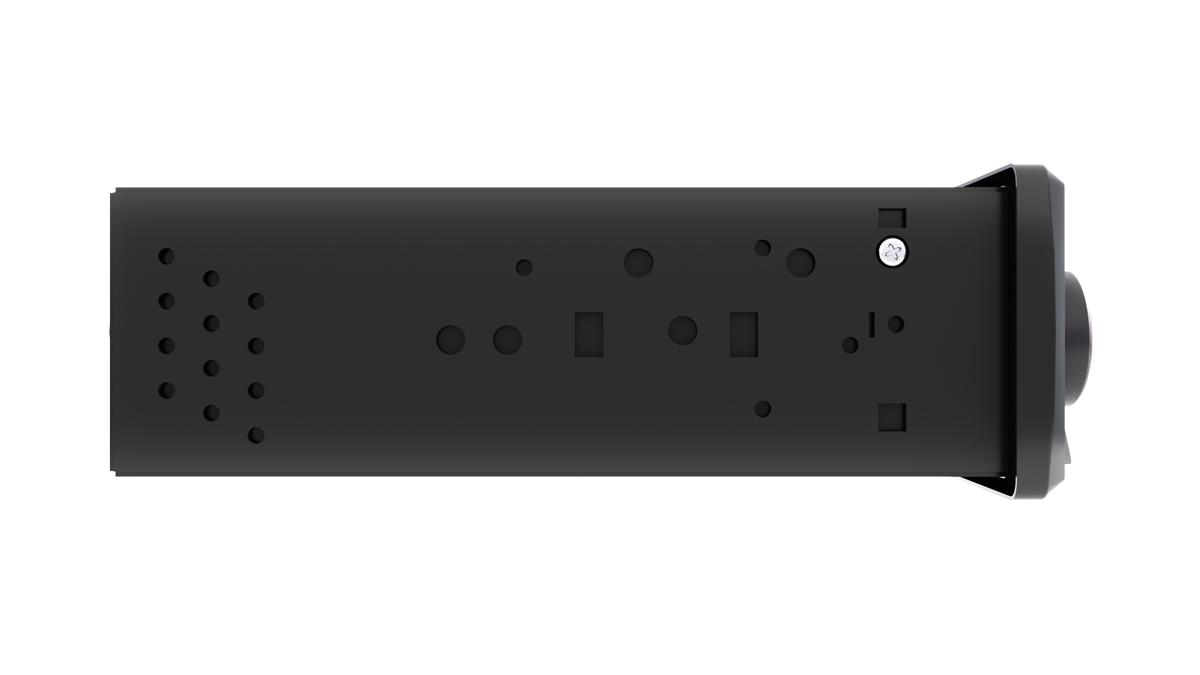

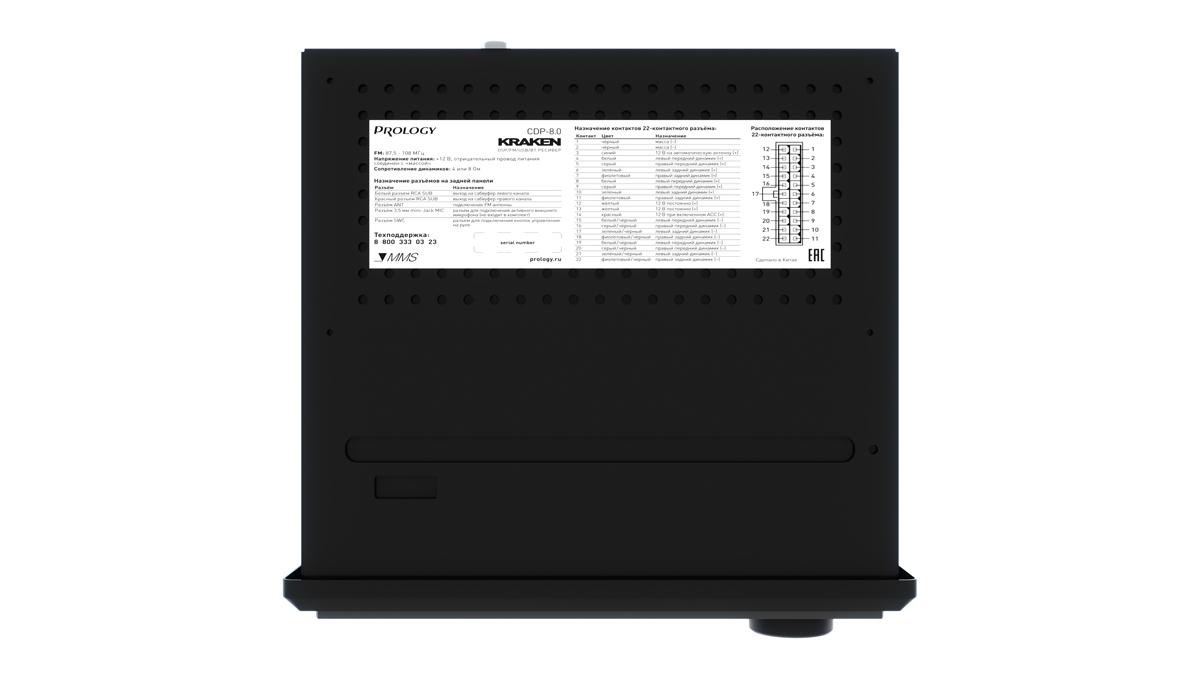

Корпус имеет стандартные «диновые» размеры с глубиной около 15 см (плюс немного места займут разъёмы). Привычных радиаторов с тыльной стороны нет, всё упрятано внутри. Выделение тепла тут и правда скромное: усилитель D-класса имеет хороший КПД.

На большой Molex-разъём выведено питание и все 8 выходов встроенного усилителя. Но тут, как в том анекдоте, «есть нюанс». Честно сказать, я поначалу думал (да и не только я), что и у процессора каналов не меньше, но… он тут привычный, 6-канальный.

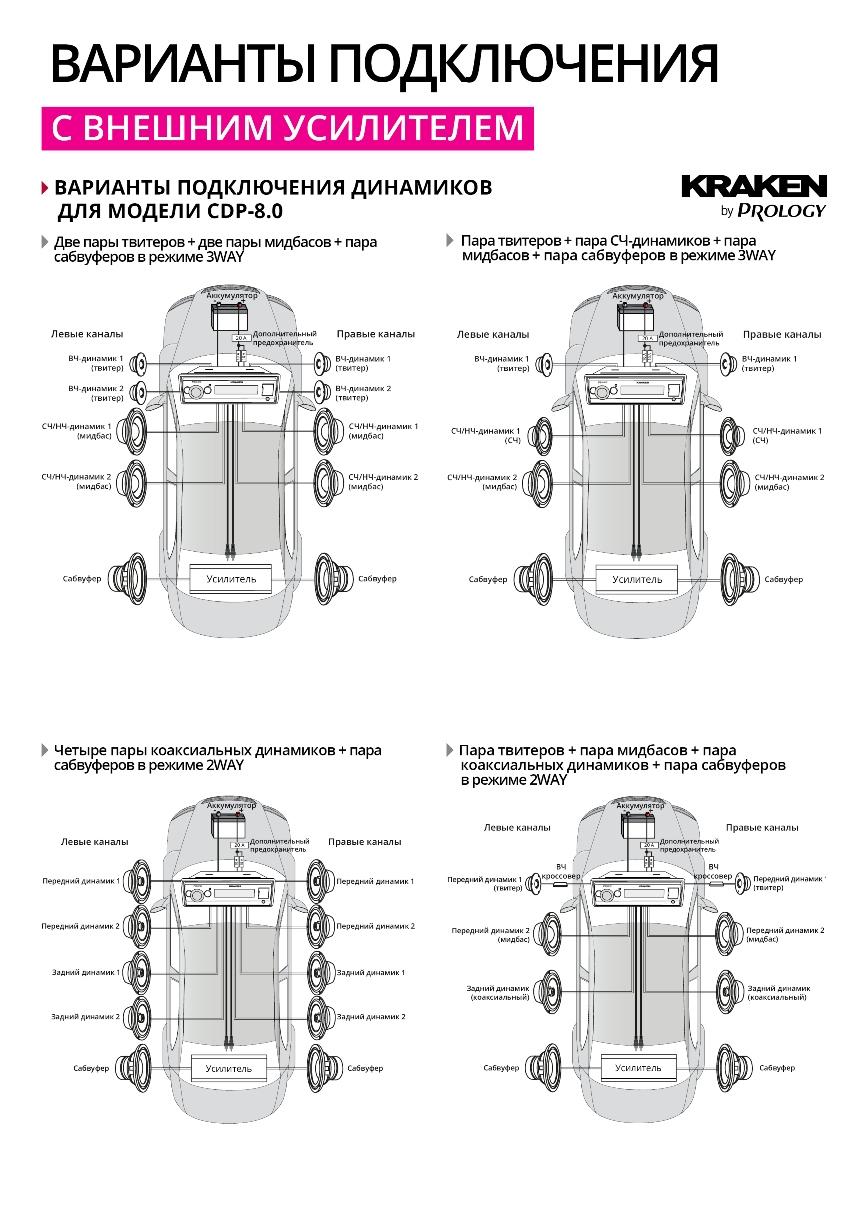

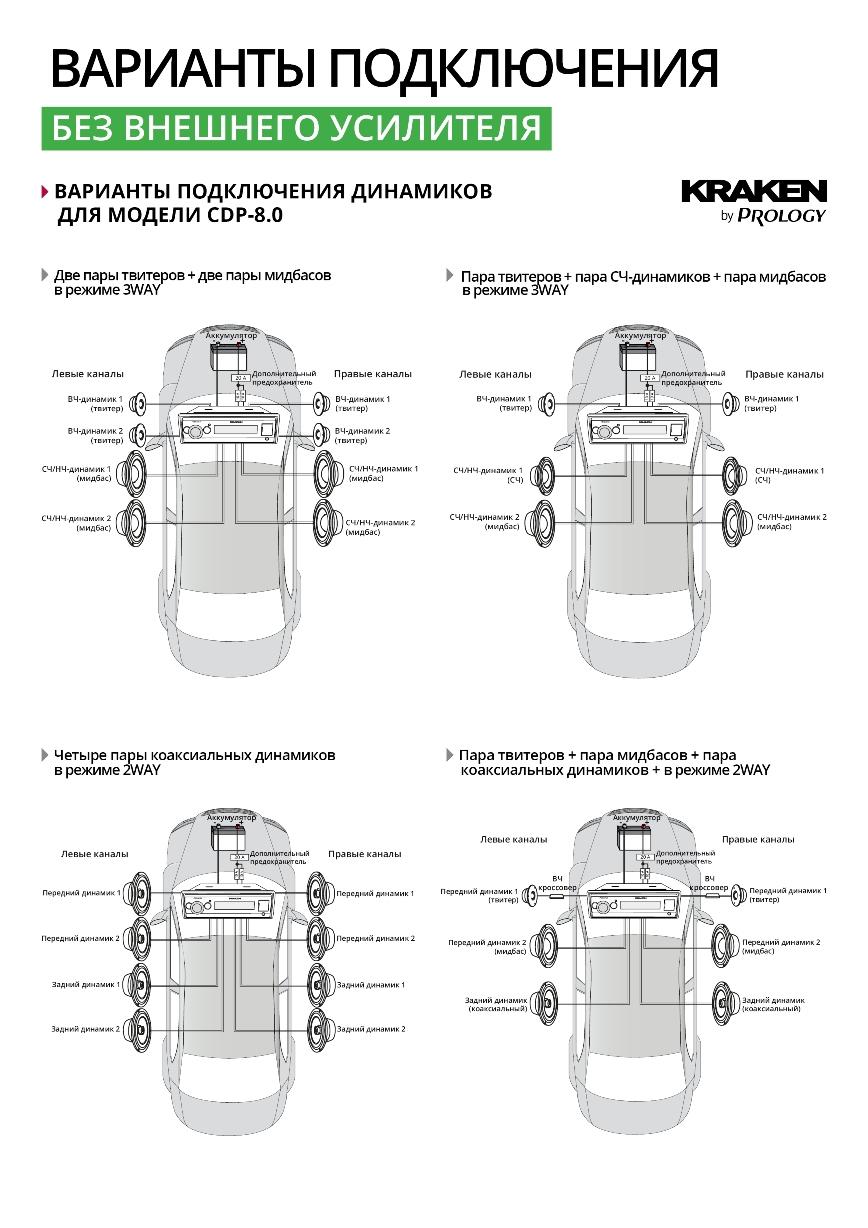

В общем, рассказываю: мы имеем две параллельные пары фронтальных каналов и две параллельные пары тыловых каналов – вот вам и восемь выходов встроенного усилителя от четырёх каналов DSP. А пятый и шестой каналы DSP работают на сабвуферные выходы (RCA-разъёмы для подключения сабового усилителя). Словом, получается процессорное ГУ с традиционным 6-канальным DSP, но с «двойной» усилительной частью.

Идём дальше. Слева – разъёмы внешнего микрофона для hands-free и для подключения к резистивным кнопкам на руле. Микрофона в комплекте нет (по умолчанию работает встроенный в панель), а вот «хвост» для соединения с рулевым интерфейсом в комплект вложен.

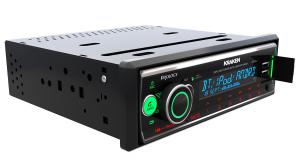

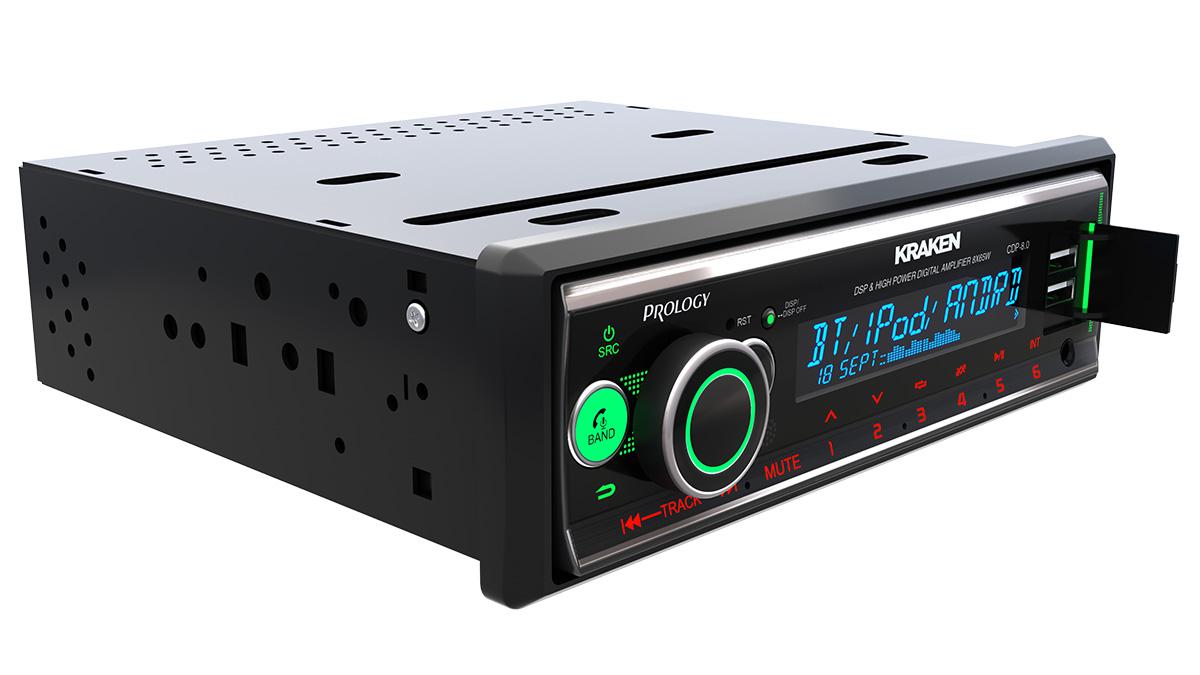

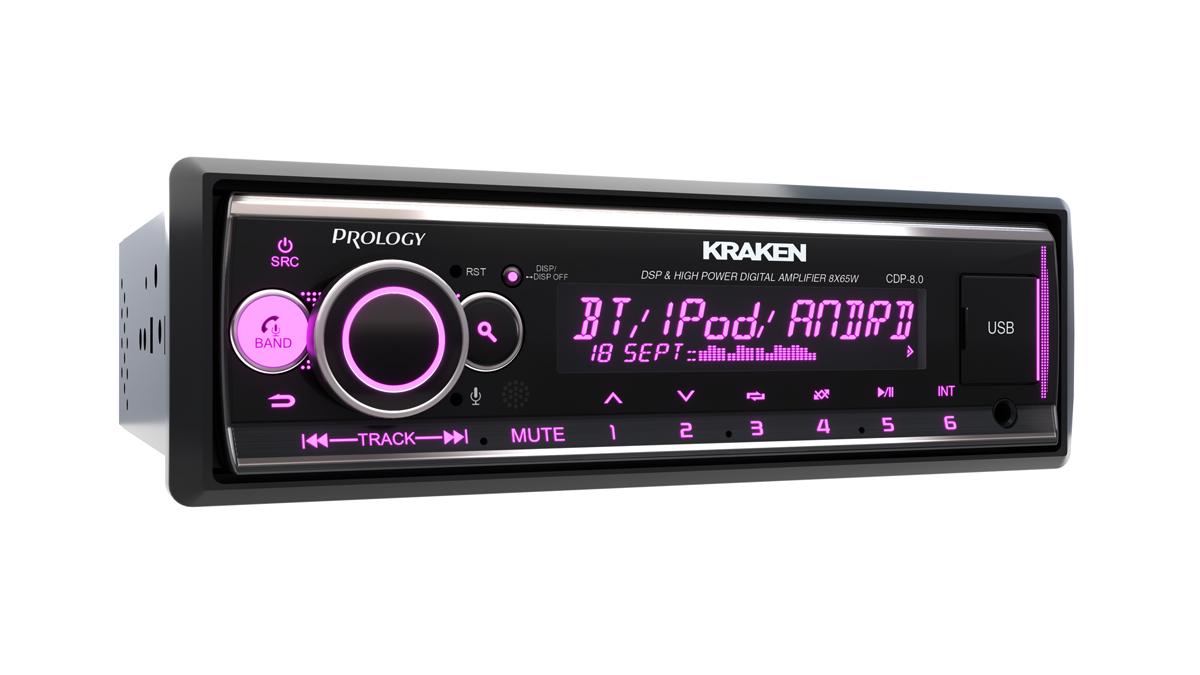

Теперь смотрим, что с лицевой стороны. А тут, в общем-то, всё привычно и прилично. Разве что под сдвижной крышкой обнаружились аж два USB-порта – верхний используется для флешек, а нижний – исключительно для зарядки смартфона. А что, удобно, и не нужно никаких дополнительных зарядок в разъём «прикуривателя». Кстати, флешку выбирайте с узким корпусом, иначе крышка не позволит вставить её в разъём.

В комплекте идёт пульт карточного типа. Можно придраться к одинаковым по размерам и форме кнопкам, но зато они сами по себе нормальные, а не плоские, как это обычно бывает. В общем, пользоваться при особом желании можно.

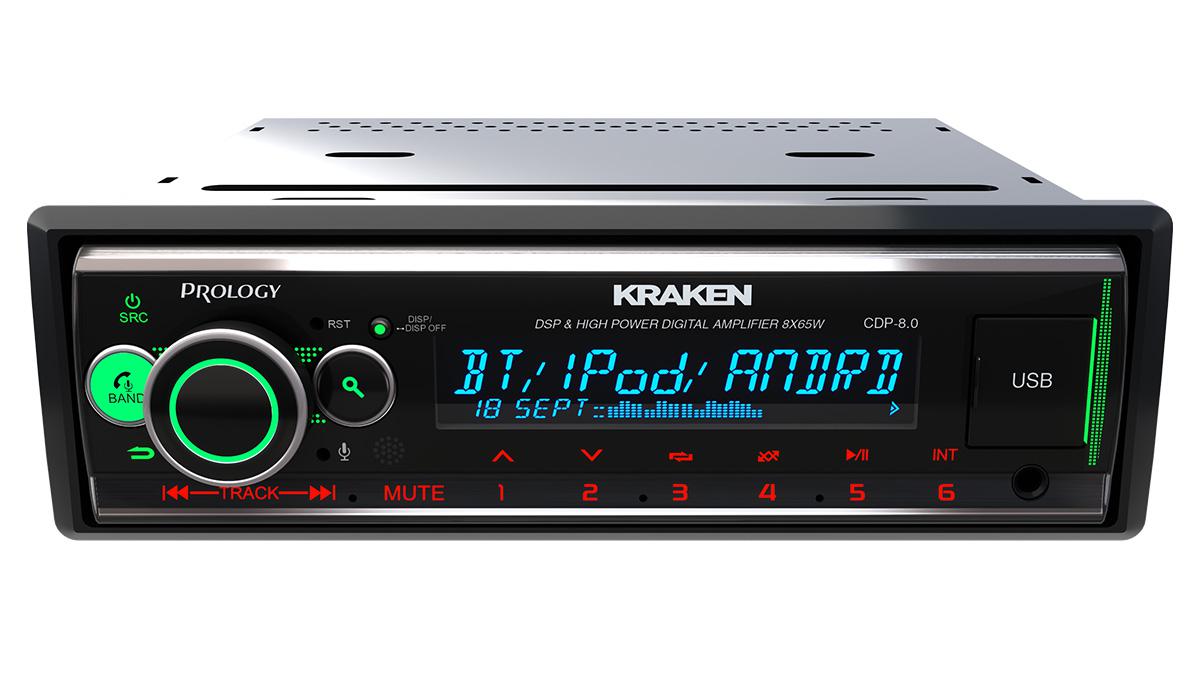

Цвет подсветки выбирается аж по трём зонам раздельно – можно подобрать цвет под штатную подсветку панели, а можно превратить ГУ в пёстрый петрушкин кафтан – всё исключительно на вкус пользователя.

ЧТО УМЕЕТ, КАК УПРАВЛЯТЬ, И КАК НА САМОМ ДЕЛЕ РАБОТАЮТ НАСТРОЙКИ

Управляться аппаратом можно либо как обычно, с кнопок лицевой панели (не слишком удобно), либо через смартфон по Bluetooth (а вот так уже нормально). Для «Кракена» используется всё то же приложение, что и для других процессорных ГУ от Prology. Скачивается по QR-коду в описании и на коробке.

Соединяюсь с аппаратом по Bluetooth, запускаю приложение. На момент этого теста доступна версия 4.31.45, так что интерфейс чуть отличается от того, что я видел раньше (например, когда тестировал Prology SMP-300 с держателем для смартфона), хотя принцип остался тем же. И сразу обратил внимание – запущенное приложение «держит» экран включенным, что можно зачесть в плюсы.

Пару слов про кнопку GPS в приложении. Она запускает на смартфоне навигацию и «связывает» её с головным устройством – все маршрутные подсказки начинают воспроизводиться через систему, даже если включены флешка или радио. Удобно.

Воспроизведением с флешки тоже можно рулить из приложения, хотя особых преимуществ это не даёт: на смартфон выводится та же информация, что и на экран самого аппарата. Да и перемотать трек ползунком на тайм-баре не получается – только длительным нажатием кнопок «Вперёд» и «Назад».

Аппарат поддерживает MP3, WMA, WAV и FLAC с разрешением до 48 кГц/16 бит. Флешка на 64 ГБ прочиталась нормально, описание обещает поддержку аж до 256 ГБ. Правда, только в FAT32. Понравилось, что если вынуть флешку и потом вставить её снова, воспроизведение начинается с того же места, где было прервано. Любителям аудиокниг с длиннющими файлами понравится.

При воспроизведении со смартфона для передачи аудиопотока используется кодирование SBC. У приложения Prology есть собственный плеер, но в нём список всех треков на смартфоне выводится без разделения по папкам, что не слишком удобно. Так что лучше запускайте приложение, к которому привыкли. Лично я, к примеру, в последнее время Яндекс.Музыку активно использую.

А ЧТО ПО НАСТРОЙКАМ?

Процессор имеет 6 каналов, которые можно сконфигурировать в систему 2-WAY (фронт + тыл + саб) или 3-WAY (мидбасовые динамики + твитеры + саб).

В режиме 2-WAY разделить саб с фронтальными и тыловыми каналами можно на частотах до 250 Гц. Крутизна фильтров – до 24 дБ/октава.

В режиме 3-WAY разделить саб с мидбасовым звеном можно до тех же 250 Гц, а мидбасовое звено с твитерами – от 1 кГц и выше. Правда, крутизна для всех фильтров – не выше 12 дБ/октава.

В бюджетных ГУ процессоры часто ограничены в вычислительных способностях, поэтому проверил, насколько выполняются заявленные параметры. В режиме 2-WAY есть лёгкие неточности при выборе крутизны 18 и 24 дБ/октава, но в целом достойно. В режиме 3-WAY – без вопросов. Ставим плюсик.



С сабовыми каналами (те, что в RCA выходах) получилось интересно – в них можно отключить фильтрацию, и они тогда будут работать как широкополосные. Ну мало ли, вдруг пригодится.

Задержки тоже рулятся по 6 каналам. Напомню, каждый из каналов DSP фронта и тыла (в режиме 3-WAY они становятся каналами мидбасовых динамиков и твитеров) – это по два параллельных выходных канала встроенного усилителя.

Проверил соответствие выставленных задержек реальным. Погрешности небольшие, в пределах разумного. В общем, нормально:

• 0,1 мс – 0,083 мс
• 0,2 мс – 0,167 мс
• 0,3 мс – 0,271 мс
• 0,4 мс – 0,354 мс
• 0,5 мс – 0,438 мс
• 1,0 мс – 1,000 мс
• 2,0 мс – 1,979 мс
• 5,0 мс – 4,979 мс
• 10,0 мс – 9,958 мс
• 15,0 мс – 14,958 мс
• 20,0 мс – 19,938 мс
• 25,0 мс – 24,917 мс

Эквалайзер имеет аж 25 полос регулирования, и ещё можно задать их ширину (параметр Q) – от 1,0 (широкая полоса) до 3,5 (узкая полоса). Возможно, последнее уже избыточно, но пускай будет.

Работу эквалайзера тоже проверил – пробежался по всем полосам. Соблюдение частот строгое, изменение добротности (ширины полосы коррекции) работает нормально. Максимальные регулировки в плюс и минус соответствуют заявленным +/- 9 дБ. Вываливать сюда кучу графиков не вижу смысла, для примера приведу АЧХ при регулировках на 125 и 800 Гц:

Ну и отдельно можно рулить уровнем сабового канала, включить/выключить тонкомпенсацию и добавить низов регулировкой Bass Boost. Кстати, в прежней версии приложения этих фич не было – настроить их можно было только с самого ГУ.

Понравилось, что бас-буст работает корректно – может добавить до 6 дБ при обычной громкости, а при её увеличении начинает усмирять пыл, и при громкости в 35 единиц добавляет не больше 2 дБ. Это позволяет избежать слишком раннего клиппирования и перегрузки, если попытаться «навернуть волюмэ».

К тонкомпенсации на этот раз тоже без вопросов. Часто она представляет собой простую коррекцию АЧХ, не зависящую от громкости. Здесь же от 30 и выше единиц громкости она отключается, что опять же не позволит любителям сверлить себе уши загнать сигнал в раннее ограничение.

ВСТРОЕННЫЙ УСИЛИТЕЛЬ: ЧТО СОБОЙ ПРЕДСТАВЛЯЕТ И КАК РАБОТАЕТ

Восемь каналов – это вам не четыре, их где-то разместить в корпусе нужно. К счастью, это D-класс, и много места он не занимает. Да чего уж там, вообще просторно получилось. Преобразователей напряжения, как в отдельных усилителях, тут нет – силовые чипы D-класса питаются от бортовых 14 с небольшим вольт.

Обратите внимание, тут 16 выходных фильтров. Это значит, что каждый из 8 выходов сам по себе уже мостовой, так что включать каналы в мост не получится.

Словом, общий принцип построения – как в обычных «магнитольных» микросхемах. Разве что каналов вдвое больше, и вместо громоздких и горячих микросхем АВ-класса – маленькие чипы с высоким КПД и, соответственно, малыми тепловыми потерями. Так что радиатор выполнен просто в виде пластины с нижней стороны платы, а силовые чипы прижаты к ним через термопрокладки.

Для пущей наглядности оценить работу встроенного усилителя решил чуть иначе, чем обычно – посмотреть форму сигнала на выходе. Измерения проводил на стандартной в таких случаях частоте 1 кГц (трек, записанный с максимальным уровнем 0 дБ).

На обычных уровнях выходного сигнала всё хорошо, синусоида чистая. Вот так она выглядит при громкости 30 единиц из 40:

При приближении к максимальному размаху верхушки начинают чуть «рябить», но в целом форма синусоиды пока не уплывает. Вот это сигнал уже при громкости 33 единицы:

А совсем уж жёстко ограничивать сигнал усилитель начинает при амплитуде почти 12 Вольт. Вот так он выглядит при громкости 35 единиц:

Теперь достаём калькулятор и считаем. Если смотреть «чистый» сигнал, то имеем 9 Вольт среднеквадратического значения, нагрузка 4 Ом, так что неискажённая мощность у нас получается чуть больше 20 Вт. Нормально.
Если же смотреть вот прямо максимум-максимум (не сильно сопоставимо с реальным использованием, но всё же), то при доведении сигнала до прямоугольника получаем на выходе около 36 Вт.

А ЧТО ПО ЗВУКУ?

Если сравнивать с обычными ГУ, то звучит «Кракен» весьма бодренько – чётче и не так зажато. Да и если сопоставить с усилителями начальной ценовой категории, то, может, иным и фору даст. Формально мощность в каждом из 8 каналов невысокая, но запас неискажённой громкости неожиданно приличный. Сложилось впечатление, что дело в чуть лучшем контроле динамиков относительно обычных микросхем АВ-класса. Контроль не добавляет циферок мощности, но позволяет полнее использовать имеющийся силовой потенциал.

Конечно, это не значит, что «Кракена» можно грузить тяжёлыми динамиками, принцип выбора акустики тот же, что и для обычных ГУ – с чувствительными динамиками он сработается лучше. Впрочем, если предполагается эстрадная система (а число каналов как бы на это намекает), то этот вопрос решается сам собой – какие-нибудь типичные эстрадные «восьмёрки» (а ещё лучше – несколько, каналов вроде хватает) дадут жару очень даже неслабо.

КОРОТКО ПО ДЕЛУ

По своему построению «Кракен» является традиционным головным устройством с 6-канальным процессором, но от прочих моделей его отличает «двойная» усилительная часть на чипах D-класса. Формально мощности на выходах каждого канала обычные, но зато этих каналов вдвое больше, и в итоге громкость можно получить ни разу не маленькую.
Словом, можно не тратить деньги на отдельные усилители и их установку, но при этом строить, например, громкие системы, умещаясь в очень скромные бюджеты. По сути, остаётся лишь добавить сабвуферное звено, а раскачать фронты с кучей динамиков «Кракен» сможет и сам.


• Вдвое больше каналов усиления, чем у обычных ГУ
• Встроенный усилитель на чипах D-класса с высоким КПД
• Корпус аппарата почти не нагревается
• Есть отдельный USB-разъём для зарядки смартфона
• Настройка через приложение

• Выходные каналы нельзя включать мостом
• Скромный собственный плеер приложения

Тест процессорного головного устройства Prology CDP-8.0 Kraken

от АВТОЗВУК. рф

Автор: Железный ШИХМАН 21 Июл 2022

Prology CDP-8.0 KRAKEN — первый и пока единственный представитель нового класса головных устройств высокой мощности. Восемь каналов усиления с максимальной мощностью до 65 Вт позволяют построить громкую аудиосистему без дополнительных усилителей, а звуковой процессор — добиться впечатляющего звучания.

PROLOGY ВЫПУСКАЕТ КРАКЕНА

Кракен — гигантский кальмар, герой легенд и мифов. Фигурирует в книгах, фильмах, играх и других произведениях искусства.

Касаемо конечностей кальмара есть разные мнения — одни авторы считают их ногами, другие — руками. Факт, что из десятка щупалец одна пара гораздо длиннее и лучше других приспособлена для сложных действий. Аналогия напрашивается сама собой — у CDP-8.0 пара линейных выходов и восемь мощных каналов усиления. По меркам головных устройств — ну очень мощных, пиковая мощность каждого из восьми каналов достигает 65 Вт.

Восемь каналов усиления — это не восьмиканальная система, в широкополосном режиме в процессоре формируется стандартный четырёхканальный сигнал (лево-право, фронт-тыл). И сигнал каждого канала поступает сразу на пару усилителей. Такое «распараллеливание» сигнала позволяет подключить больше динамиков, теперь громкую аудиосистему можно создать и без внешних усилителей. В широкополосном (двухканальном) режиме — фронт и тыл с отключаемыми ФВЧ, с «полочной» коррекцией ВЧ на фронтальных каналах и линейный выход канала сабвуфера. В трёхполосной конфигурации фронтальные каналы работают на мидбас, тыловые — на твитеры. С работой звукового процессора ознакомимся при измерениях.

В составе Prology CDP-8.0 есть FM/УКВ-тюнер, работающий в двух диапазонах — 65-74 МГц и 87,5-108 МГц, диапазон воспроизводимых частот 20 Гц — 16 кГц (это стандарт вещания, шире никак). Зато при воспроизведении аудиофайлов с флешки или по каналу Bleutooth 4.2 диапазон расширяется до 16 Гц — 18 кГц по уровню -1дБ (и 10Гц — 20кГц по уровню -3дБ). Хайфайно, без дураков. Модуль Bluetooth поддерживает протоколы HFP, HSP, A2DP, AVRCP. Микрофон громкой связи встроен в переднюю панель, но можно подключить внешний микрофон (приобретается отдельно). Для сопряжения с резистивными кнопками управления на руле предусмотрен программируемый вход.

КОНСТРУКЦИЯ

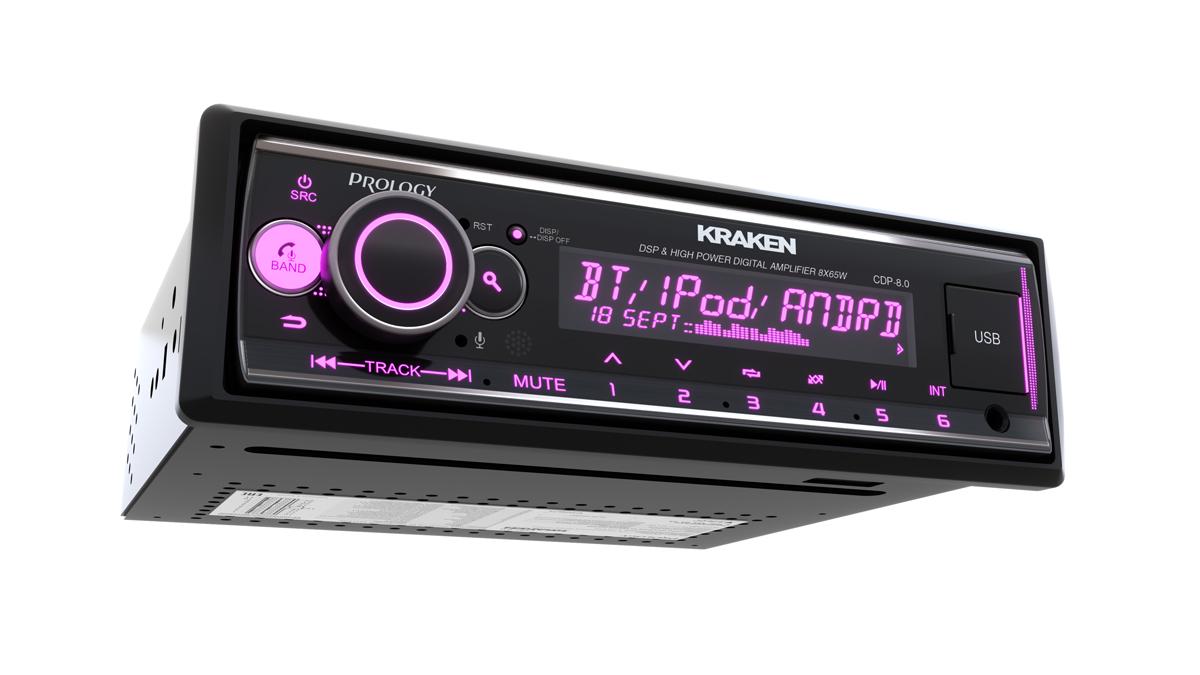

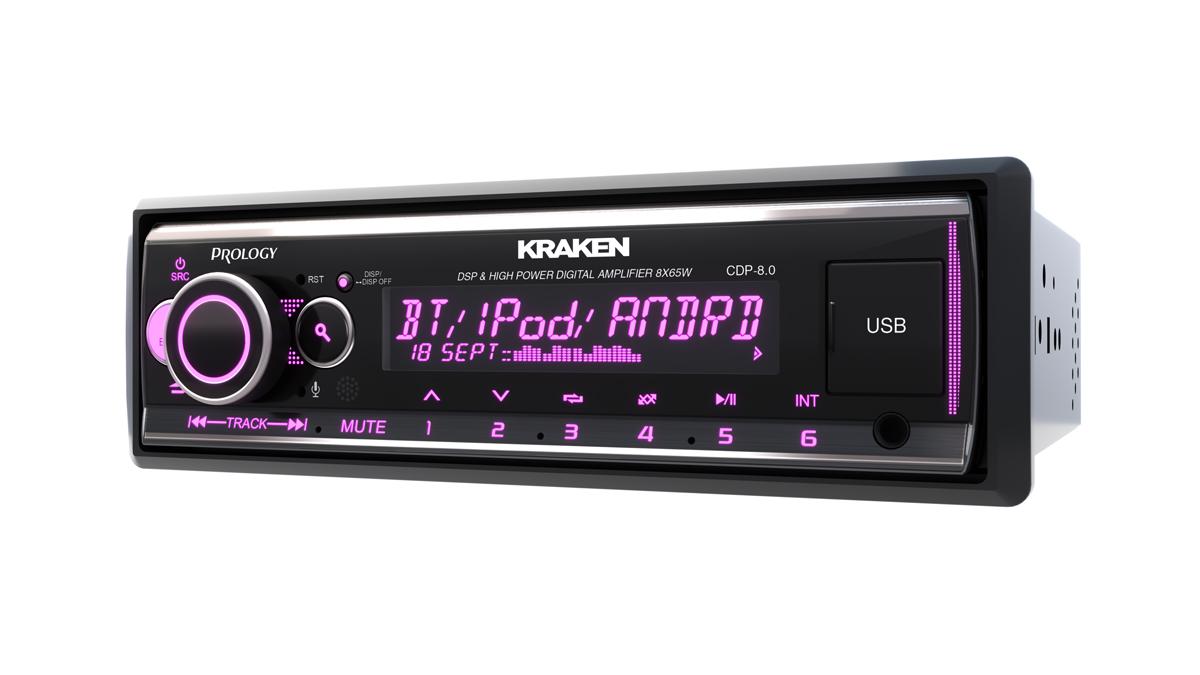

Радикально чёрный корпус подчёркивает необычность конструкции

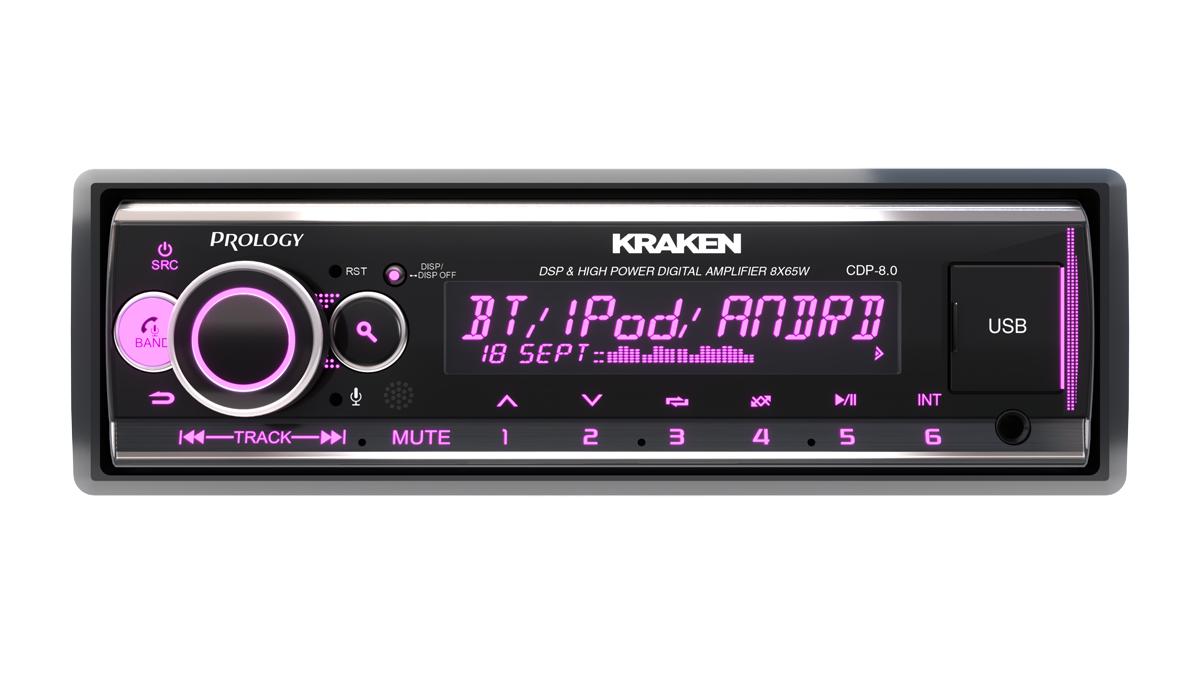

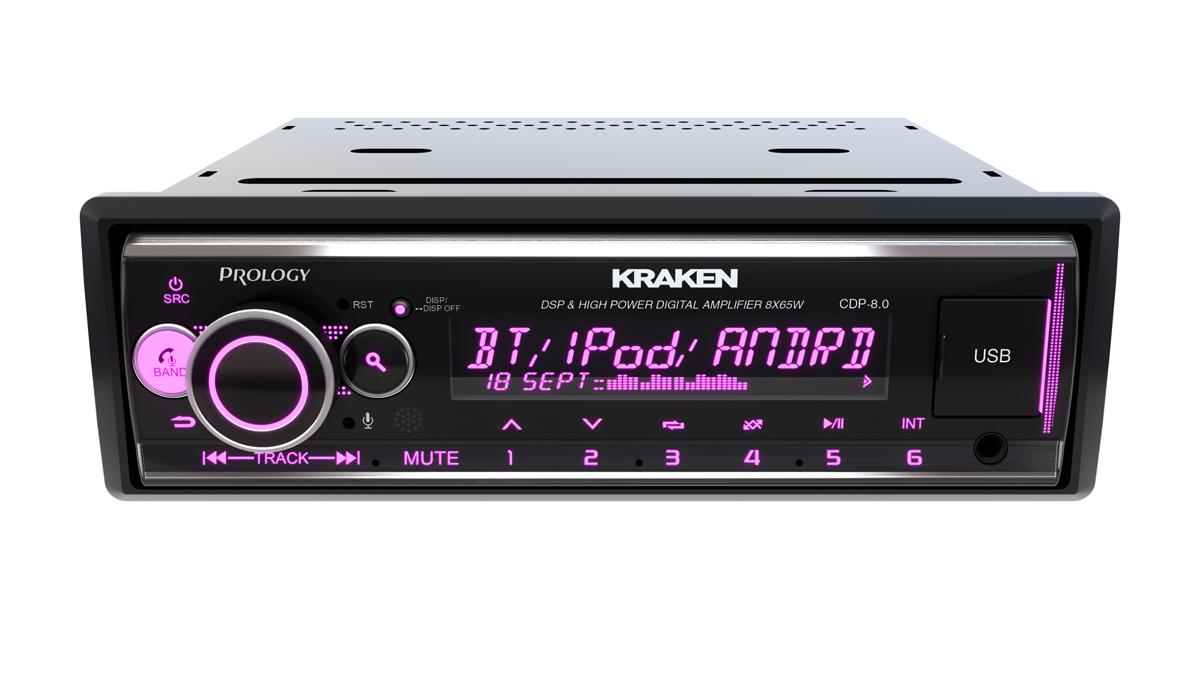

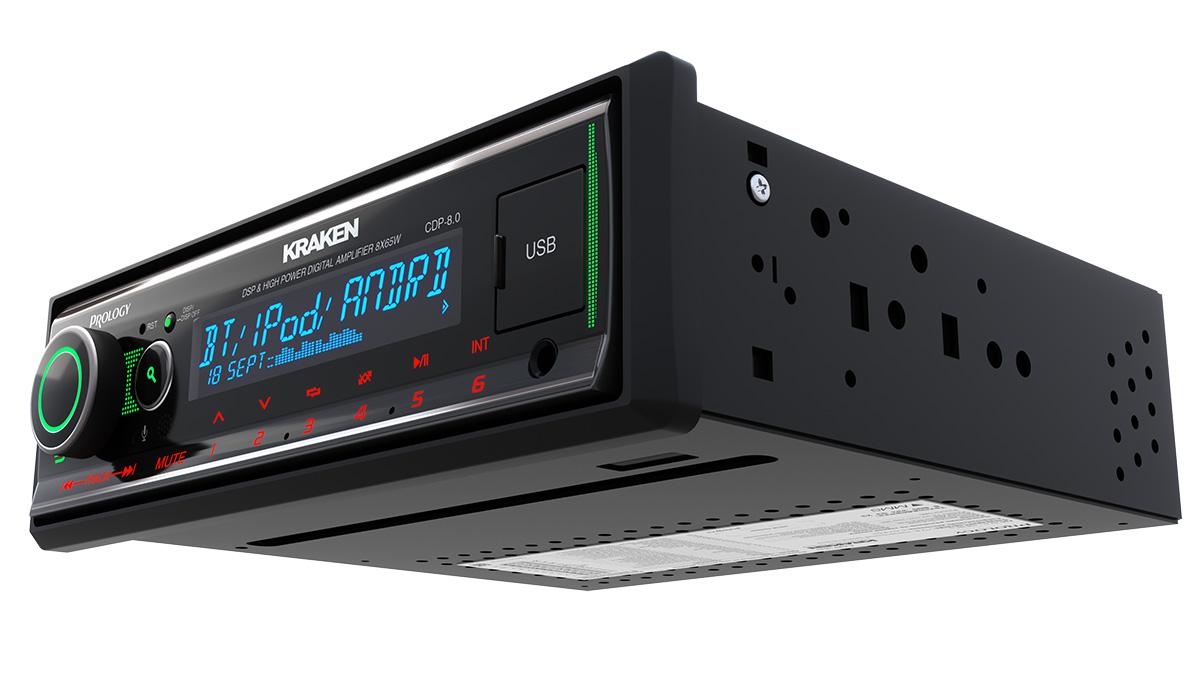

Цвет подсветки передней панели можно настроить либо по трём зонам раздельно, либо — всё одним цветом. Справа под откидной крышечкой порт USB и мини-джек линейного входа

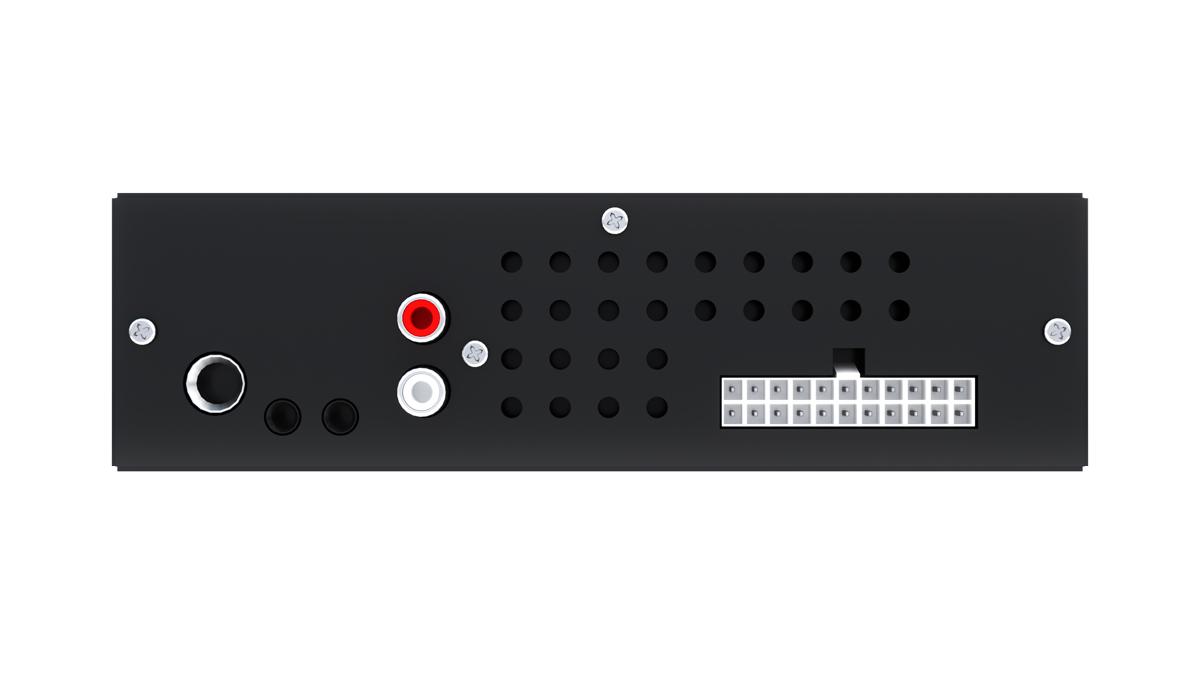

Корма выглядит лаконично и строго. Там расположена колодка разъёма питания и акустики, линейный выход сабвуфера. Мини-джеки для подключения выносного микрофона и рулевого управления, гнездо антенны. И всё!

Монтаж аккуратный, 16 индуктивностей в ферритовой шкуре — это выходные фильтры восьми мостовых усилителей класса D. В правом верхнем углу платы видна антенна Bluetooth в виде меандра

ИЗМЕРЕНИЯ

Все измерения, кроме канала сабвуфера, произведены на выходе усилителя мощности с активной нагрузкой 4 Ом. Небольшой спад АЧХ выше 10 кГц — следствие перекомпенсации выходного фильтра усилителя мощности, на нагрузке 8 Ом спад практически отсутствует.

Время обработки сигнала в процессоре менее 24 миллисекунд

25-полосный эквалайзер предлагает 7 предустановленных вариантов АЧХ, включая линейную, и пользовательский вариант, ограниченный только фантазией. Частоты регулировки 32, 45, 63, 100, 125, 160, 250, 315, 400, 500, 630, 800, Гц, 1, 1,25, 1,6, 2,5, 3,15, 4, 5, 6,3 8, 10, 12,5 16, 20 кГц, диапазон регулирования +/- 9 дБ ступенями по 1 дБ

Регулировки тонкомпенсации и усиления НЧ наиболее эффективны при малой громкости. При установленной громкости более 30 из 40 они отключаются, чтобы не перегружать усилитель

Дальнейшие издевательства над частотной характеристикой происходят в кроссовере. В широкополосном режиме и фронтальные, и тыловые каналы оснащены независимыми ФВЧ с диапазоном перестройки 30—250 Гц и крутизной 6—24 дБ. Фронтальные каналы, кроме того, имеют в арсенале «полочную» коррекцию уровня ВЧ на «завал» до -8 дБ с шагом 1 дБ — это позволяет скорректировать уровень отдачи твитеров, особенно рупорных, чувствительность которых заметно превышает чувствительность мидбасов. Частота перегиба «полки» выбирается из ряда 1,0-1,6-2,5-4-5-6,3-8-10-12,5 кГц, это позволяет согласовать её с частотой среза пассивного кроссовера твитера.

Частота перегиба по умолчанию 4 кГц, в качестве примера приведён также вариант совместной работы ФВЧ и ФНЧ

ФВЧ фронтальных и тыловых каналов одинаковые, настраиваются независимо. Для 1 и 2 порядка частота среза отсчитывается по уровню -3 дБ, для 3 и 4 порядка — по уровню -6 дБ. Фильтры можно полностью отключить, в этом случае нижняя граница диапазона частот — 20 Гц по уровню -3 дБ

ФНЧ в канале сабвуфера перестраивается в том же диапазоне частот, крутизна спада также выбирается в диапазоне 6—24 дБ. Для 1 и 2 порядка частота среза отсчитывается по уровню -3 дБ, для 3 и 4 порядка — по уровню -6 дБ. Фильтры можно полностью отключить, в этом случае нижняя граница диапазона частот — 15 Гц по уровню -3 дБ, верхняя — 20 кГц

В трёхполосном режиме остаются только два значения крутизны — 6 и 12 дБ, частоты раздела выбираются независимо из тех же рядов, что и в двухполосном режиме. Нужно иметь в виду, что фронтальные выходы (где была полочная коррекция) становятся выходами на мидбас, а тыловые — выходами на твитеры

Номинальная мощность (при искажениях 1%) 50 Вт, максимальная (при 10% искажений) — 65 Вт. На микромощностях искажения повышенные, минимум искажений наступает при средней выходной мощности

Искажения представлены в основном 2 и 3 гармониками, остальные гармоники образуют довольно длинный «хвост» — к счастью, небольшого уровня

Искажения в основном представлены второй гармоникой, уровень третьей гармоники в диапазоне 30-200 Гц можно вообще не принимать во внимание

ЛИЧНЫЙ ОПЫТ

Хотя все настройки можно выполнить с панели, перемещаться по многоуровневым меню не слишком удобно, и особо раздумывать некогда — буквально через полминуты всё возвращается на основной экран. Гораздо удобнее использовать приложение Prology Audio, оно доступно в версиях для Android и Apple, подключается по каналу Bluetooth и расширяет возможности настройки.

На основном экране иконки радиоприёмника (1), плеера (2), навигационного приложения (3), USB (4), вызова линейного входа (5) и настроек подсветки (6). Выбранная иконка игриво покачивается

Эквалайзер помимо готовых пресетов предлагает сохранить и шесть своих настроек (а не одну, как с панели ГУ). «Вплывающее» справа окно даёт доступ к остальным звуковым настройкам — позиции прослушивания, задержкам, кроссоверу. Центральная иконка — это сабвуфер, тонкомпенсация и усиление НЧ

Настройки в двухполосном режиме понятны без пояснений…

… а в трёхполосном ещё проще

Звуковая секция работает на твёрдую «пятёрку», пределы регулировок выбраны удачно, хотя к названиям пресетов эквалайзера можно и придраться. При выборе лучше полагаться на слух, а не на дисплей. Я бы советовал настраивать свой вариант, отталкиваясь от одного из существующих — внести необходимые поправки «по месту» намного проще, чем начинать «от нуля».

Тем более, что эквалайзер можно настраивать, просто проводя пальцем по экрану…

На хорошем уровне оказалось и беспроводное воспроизведение по каналу Bluetooth, отторжения не было, даже наоборот — после контрольного прослушивания «тестового набора» в ход пошла уже вся наличная цифровая фонотека, и процесс затянулся до глубокой ночи. С флешки тем более — отлично, все основные форматы без проблем, теги на русском читаются. Собственный усилитель аппарата порадовал, звучание мощное, напористое, сдвоенные мидбасы (каждый к своему усилителю) будут великолепны. На малой громкости звучание плосковато, сказывается рост искажений — но система всё же «заточена» под громкий звук.

МЁД & ДЁГОТЬ

Начну с дёгтя — его немного. KRAKEN на малой громкости звучит не идеально — он раскрывается именно когда «погромче». Одно слово — монстр, хорошо, что не Ктулху. Дальше — сплошные плюсы. Удобная настройка через приложение, полноценная работа с телефоном по каналу Bluetooth, весьма продвинутый DSP и возможность работы в поканальном включении. Мощность встроенных усилителей более чем достаточна не только для комфортного прослушивания, но и для open air — главное, правильно приготовить акустику. Но это уже совсем другая история…

В комплекте удобный пульт дистанционного управления
